Установка на Оку (с задними дисковыми тормозами)
ВУТ "Калина" + ГТЦ Mando
Летом 2013 года попал к нам в руки автомобиль Ока с модифицированной тормозной системой. Среди переделок было следующее: на передней оси вентилируемые передние тормозные диски на 13", заменены суппорта и скобы. На задней оси были установлены дисковые тормоза от Самары, с механическим ручником.

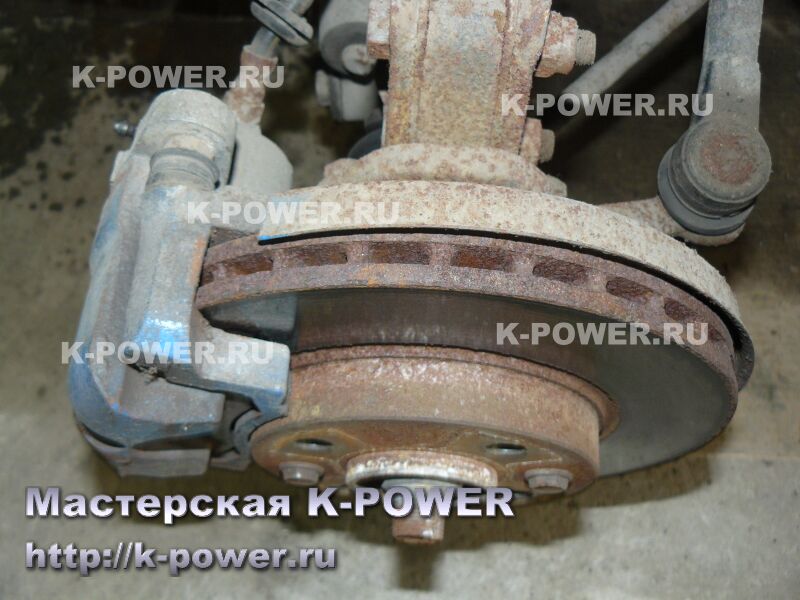

Вот так всё это выглядит на передней оси:
А вот и задняя ось:
Задняя тормозная система была отключена, так как её не смогли нормально заставить работать. Пробовали регулятор давления - бесполезно, со слов владельца авто, был большой ход педали тормоза и задние суппорта заклинивали или перетормаживали. После отключения заднего тормозного контура задок машины гремел как ведро с болтами (гремели колодки и разжатые суппорта).
Передний контур, конечно, работал отлично, тормозов хватало, но машина "кивала" носом при торможении, да и хотелось избавиться от грохота.

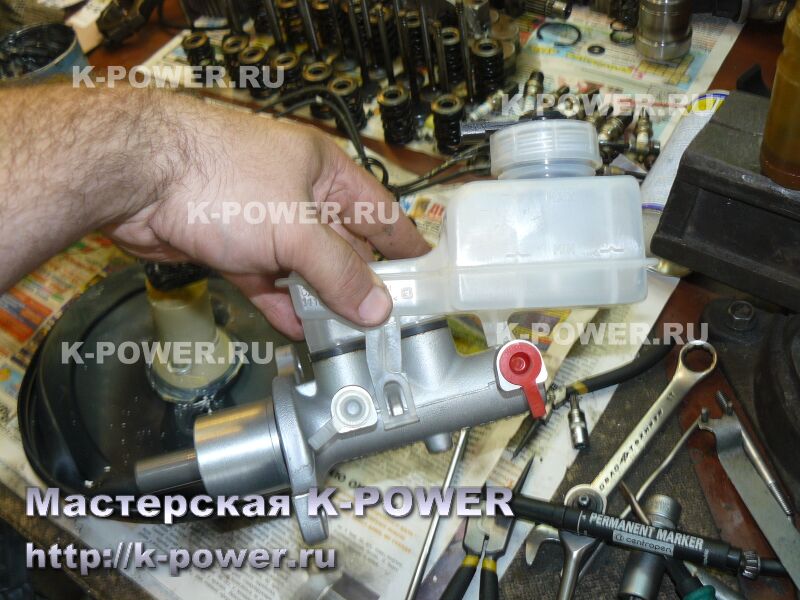

Авто сменил владельца и доделывать систему пришлось нам. Поначалу решили установить задние барабанные тормоза от Самары, но после изучения цен на запчасти стало немного грустно. Да и проблем с переделкой было немало. Вопрос нужно было решить быстро. Решили пойти по пути замены вакуумного усилителя тормозов и главного тормозного цилиндра. Изучение ассортимента магазина и опыт Калиновладения дали повод к покупке ВУТ Калина (диаметр 9", что больше 8-ми дюймового Торгмашевского ВУТа, но меньше 10-ти дюймового ВУТа от Шеви-Нивы). Данный вакуумник укомплектовали ГТЦ Mando корейского производства. В этом ГТЦ всего два выходных отверстия, по-этому понадобились две переходные трубки от Гранты, и один тройник. Таким образом, у нас обе оси паралелльны, каждая управляется своим выходом из ГТЦ, которые раздваиваются через тройники.

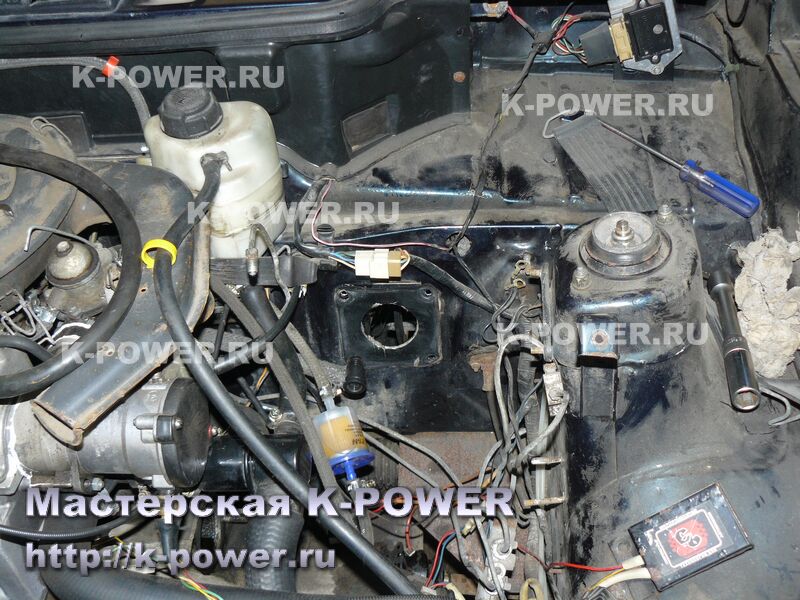

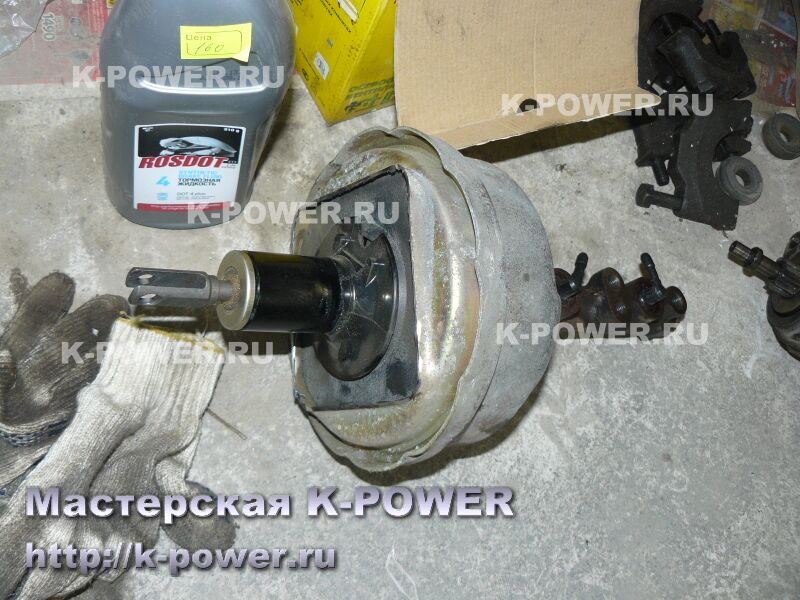

Снимаем оковский ВУТ и придумываем, как поставить калиновский ВУТ. На Оковском ВУТе - 4 шпильки, на Калиновском - 2 шпильки и совсем в неподходящих местах. Идти по дурацкому пути сверления кузова и выходу двух шпилек рядом с металлом кронштейна педального узла - не хочется, т.к. выглядит это просто чудовищно неаккуратно. Тем более, вылет штока в калиновском ВУТе примерно на 10 мм больше, что как-то надо скомпенсировать.

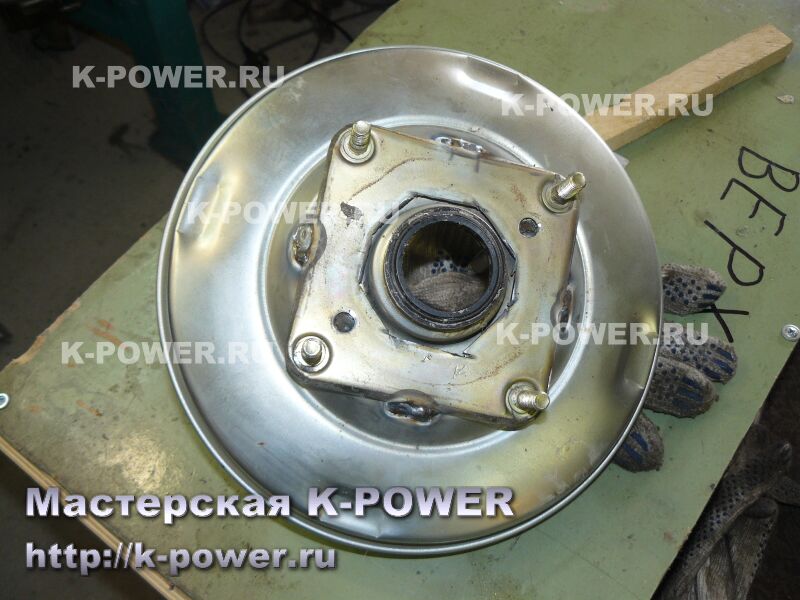

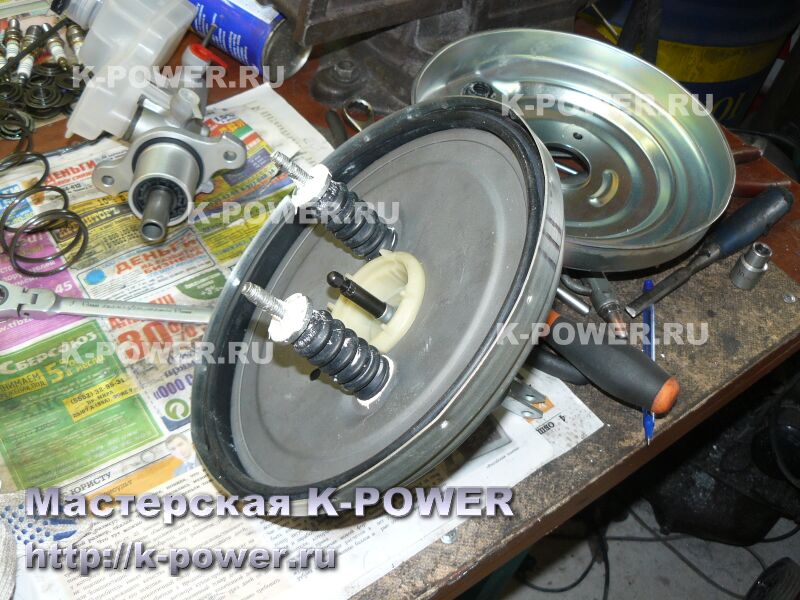

Глаза боятся, а руки делают - в голову приходит ИДЕЯ, и калиновский вакуумник разбираем (сначала нужно снять ГТЦ, затем разбирается кастрюля ВУТа, путём отгибания завальцовки по контуру). От оковского вакуумника болгаркой отрезается фланец, вырезается болгаркой центральная часть с манжетой. Всё примеряем - и... привариваем фланец от оковского ВУТа на Калиновский!! Предварительно калиновские шпильки отрезаются и оставшиеся шпеньки привариваются для надёжности к корпусу. Разборка кастрюли нужна для того, что-бы не сжечь резину диафрагмы. После сварки всё собираем обратно.

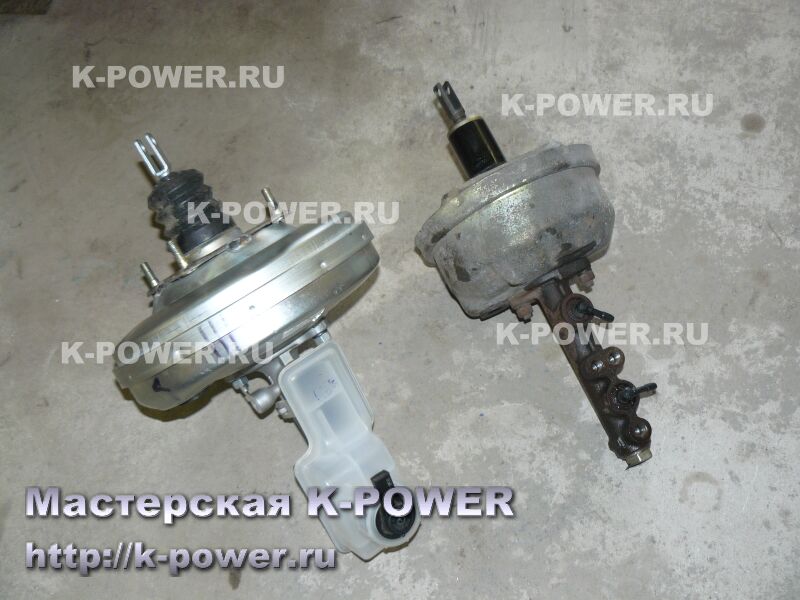

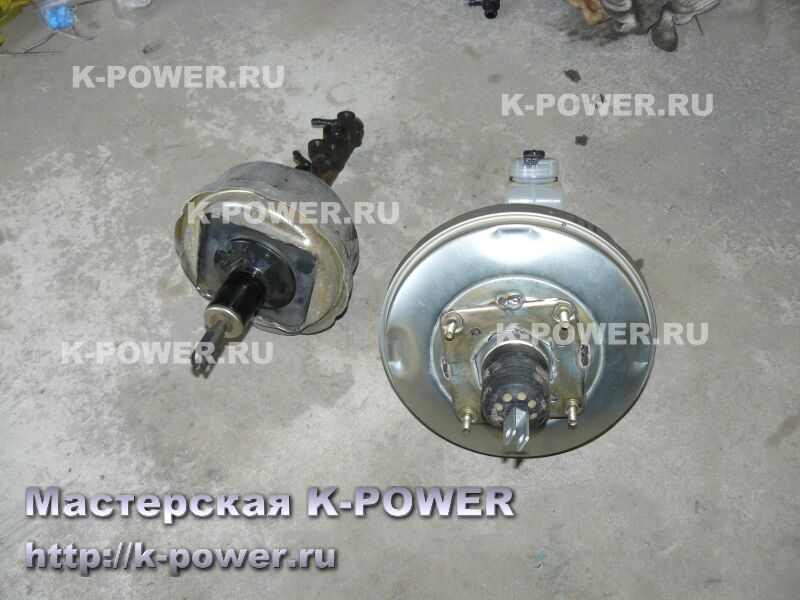

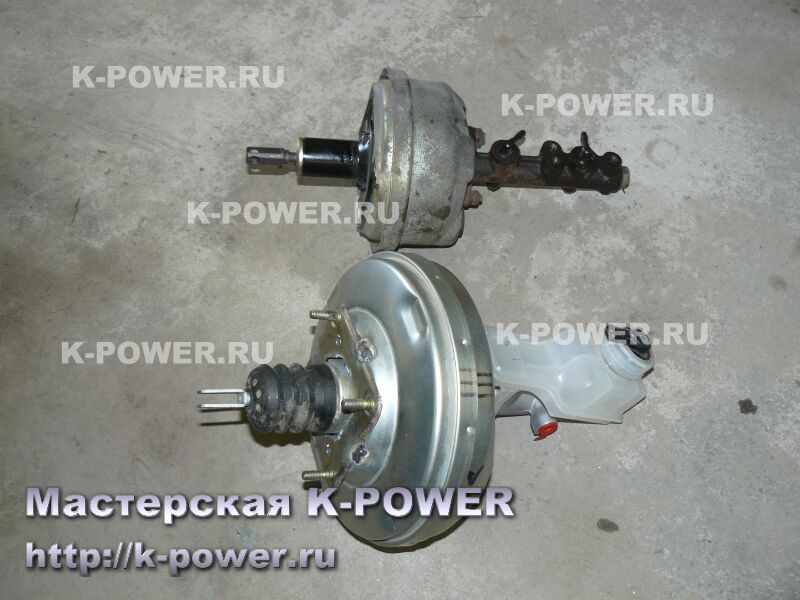

Сравним два узла рядом. За счёт фланца, калиновский ВУТ отодвинут от кузова, что уравняло вылет штока с оковским ВУТом.

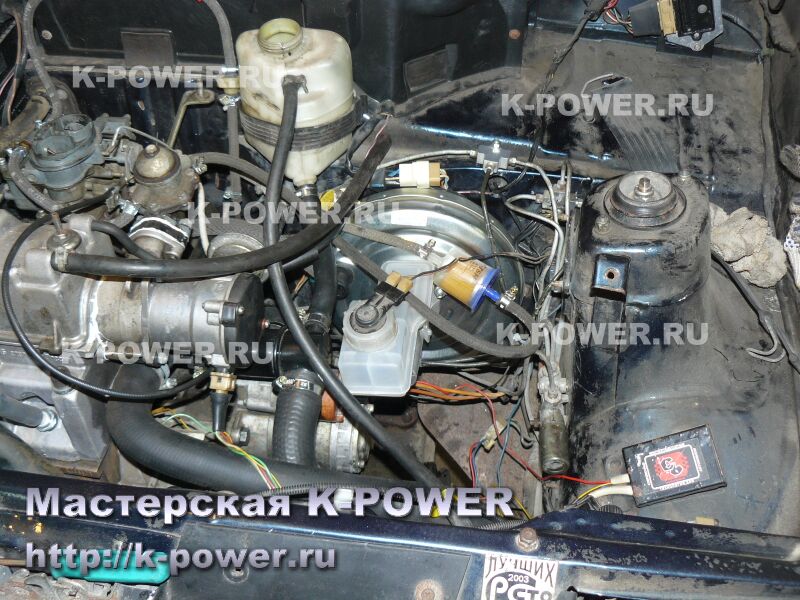

Заливаем центральную часть фланца герметиком, ставим родную прокладку и впихиваем огромный ВУТ от Калины на оковское место. Пришлось укоротить резиновый патрубок термостата, что-бы он не терся о бачок ГТЦ.
Прокладываем трубки от Гранты, ставим еще один тройник. Прокачиваем тормоза и вперед - на пробу!
Результат отличный - педаль информативная, довольно мягкая, ход небольшой, тормозит в самом начале. Тормоза просто адские для Оки - кто ездил на Оке с неразведенными задними колодками, когда тормоза есть в самом конце хода педали - тот поймёт. Пассажиры, как болванчики, кивают головами и просят перестать тестировать тормоза =) После вынужденной поездки на стандартной Оке (после машины с дисковыми тормозами по кругу) было впечатление, что тормозов вообще нет, настолько плохо стандартная машина тормозила.
В сухую погоду всё идеально, тормоза мощные. Но нужно быть аккуратным - чуть более сильно нажал, и 13-е колёса (резина Якогама) блокируются с эффектным дымом. Для неподготовленного водителя это чревато заносом,
а в повороте - переворотом машины. В дождь работать тормозами нужно очень аккуратно - при чрезмерном нажатии легко получить блокировку колёс, но грань "дозволенного" довольно хорошо чувствуется. Корейский ГТЦ Mando работает изумительно - почему за столько десятилетий у нас не научились делать что-то подобное?! Но регулятор на заднюю ось ставить всё же нужно - слишком легка незагруженная машина, необходима возможность снизить силу торможения на задней оси - это крайне важно зимой, и в дождь.
Еще одна проблема - размер вакуумника. При качании педали тормоза - падают обороты на ХХ, что свидетельствует о бедной смеси.
Карбюратором пока никто не занимался, он стандартный, и весьма плохого состояния. Вероятно, на этой машине будет установлен инжектор и данный эффект вообще исчезнет.
Что можно сказать в заключении? Проблема слабеньких тормозов на Оке рассечена в клочки, как гордиев узел...
Обновление от 09.08.15
В 2013 году на данный автомобиль был установлен гидроручник. В ходе работ было снято видео, публикация которого задержалась на 2 года. Видео заслуживает внимания, по-этому было принято решение вернуться к этой теме и восполнить пробел, обновив статью.
После проведенных работ по установке ВУТ от Калины, проблема отсутствия ручника требовала решения. Так же задняя ось с дисковыми тормозами заметно перетормаживала. В Тольятти был куплен гидроручник в сборе с регулятором тормозных усилий для задней оси. В ходе работ было снято обзорное видео:
Дело в том, что в конструкции ручника обнаружился конструктивный недостаток - слишком длинный шток постоянно поджимал гидроцилиндр и задняя ось не растормаживалась. На поиск и устранение дефекта было потрачено много времени. Дефект нашли и устранили (отодвинув гидроцилиндр дистанционными шайбами).
Итог установки половинчатый. Ручник заработал как и положено, а вот регулятора оказалось недостаточно. Диапазон регулировок у него явно маловат, и задняя ось продолжила блокироваться в мокрую и дождливую погоду при экстренном торможении. Видимо, нужно было идти по пути тормозов от "ДизайнСервис", где изготовитель уменьшил диаметр поршня, перевтулив суппорта. Впрочем, в остальное время тормоза продолжали радовать своей мощью.
Машина была продана через несколько месяцев после установки гидроручника и на этом история заканчивается, на этот раз навсегда.
