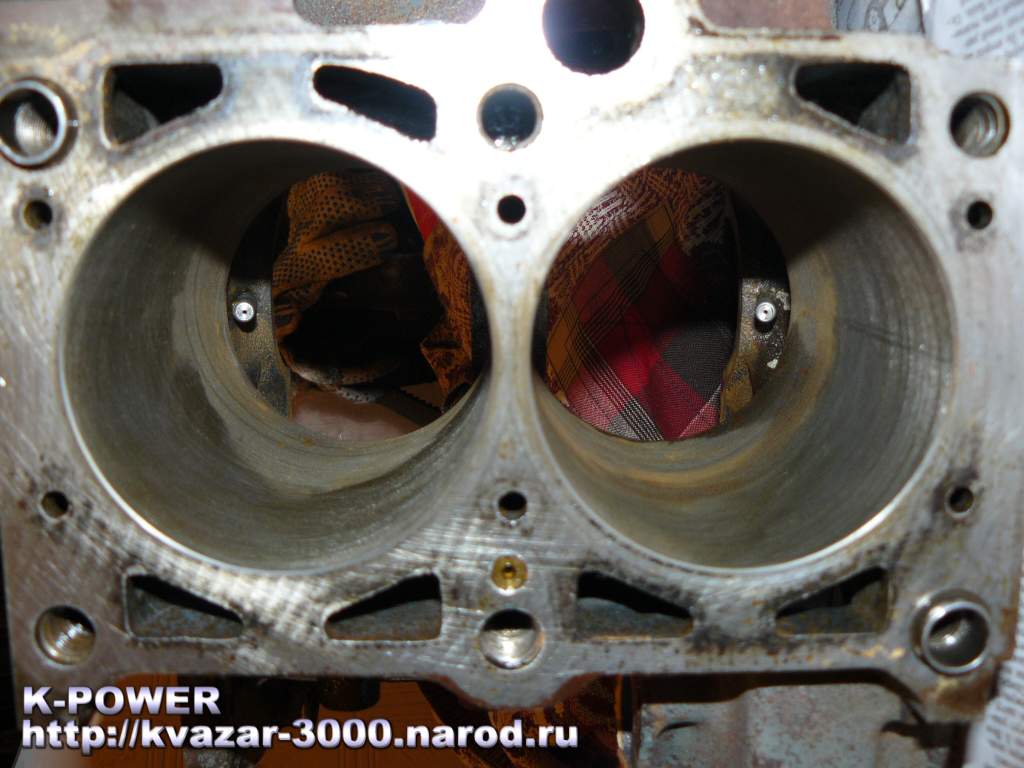

За прошедшее время в мастерской K-POWER довольно много двигателей ВАЗ 21083 и автомобилей Ока были оснащены форсунками охлаждения поршней. Изначально (в заводских условиях) форсунки устанавливались только на 16 клапанные двигатели 2112.

Плюсы форсунок несомненны, и не раз описывались в отчетах.
Вот лишь несколько примеров установки форсунок при капремонте двигателя:

Переделка 8 кл мотора 21083 в 16 клапанник (капремонт)
Капремонт и тюнинг двигателя Оки 1111 (Челны), RS542
Капремонт и тюнинг двигателя Оки 11113 (Казань), RS628 + ВСХ

По прошествии достаточно длительного времени, хотелось бы изложить некоторые результаты установки таких форсунок. Эти результаты сложились из наблюдений за откапиталенными двигателями.

На страницах этой статьи я бы хотел изложить некоторые наблюдения из практики.

Прежде всего - форсунки увеличивают ресурс двигателя, за счет увеличения смазки цилиндров и охлаждения поршней. Это не "миллионники" конечно, но определенное увеличение ресурса однозначно есть.
Форсунки охлаждения поршней практически не оказывают негативного влияния на давление масла в масляной системе. Уместно вспомнить, что на 2112 двигателе добавлено еще 16 дырок, питающих гидрокомпенсаторы клапанов и особых проблем с этим нет (при том же маслонасосе).

Сами форсунки являются, по сути, одноразовыми. При следующем капремонте их необходимо выпрессовывать, иначе невозможно произвести расточку и хонинговку цилиндров. При аккуратной выпрессовке форсунки можно использовать впоследствии, но настоятельно рекомендуется заменить на новые (о наличии запасных форсунок желательно позаботится заранее, перед разборкой двигателя).

На фото далее показан поршень 21083 (слева), работавший в серийном двигателе, без форсунок. Справа показан поршень 2110, работавший в форсированном двигателе с форсунками охлаждения поршней. Хорошо видно, как форсунка "моет" маслом поршень изнутри. Поскольку форсунка направлена строго в одну часть поршня (на фото - в верхнюю часть), на другой части поршня нагара побольше, но всё равно его гораздо меньше, чем без форсунок.

Форсунки лучше охлаждают поршни, что оказывает огромное влияние на отсутствие термических деформаций поршней - известно, что на обычных моторах, хорошо походивших, поршни болтаются в цилиндрах и не сколько из-за износа, но сколько из-за того, что сами поршни "плывут" при работе двигателя - они деформируются, например, днище поршня скукоживается. Причиной этому может послужить любой перегрев двигателя, например, расплавленный поршень из Кунсткамеры уменьшился в диаметре с 82.4 мм до 82.0 мм! По-этому, к пробегу 100 тыс.км поршни у двигателей Оки уже болтаются в цилиндрах. С форсунками охлаждения поршней такое явление в значительной степени менее выражено и это доказано практикой (на сильно походившем моторе Оки с форсунками поршни сидели в цилиндрах так же плотно, как будто блок собрали только вчера)!! Т.е. поршень испытывает меньшие термические нагрузки и не теряет своей формы, не меняет геометрические размеры.

На фото далее - показана внутренняя часть поршня, куда попадало масло с форсунки. Белесые разводы на поверхности - легкая абразивная эрозия, ведь в масле всегда присутствует определенная толика абразива, не улавливаемого фильтром.

Хорошо известны задиры на юбках поршней 21083. Они вызваны полусухим трением - в момент запуска двигателя, особенно зимой, масло, разбрызгиваемое из опор коленвала, не успевает попасть на цилиндры, ввиду своей высокой вязкости и поршни работают на "собственных запасах" в полусухом режиме. Особенно быстро такие задиры появляются на поршнях, когда цилиндры лишаются сеточки хона ввиду естественного износа - даже если поменять поршни на новые (без расточки и хонинговки цилиндров), юбки новых поршней очень быстро покроются такими задирами.
Мотор с форсунками, прошедший хорошие зимние морозы, практически не имел таких задиров на юбках поршней!

На фото - те же поршни. Рассмотрим теперь юбки поршней. На юбке поршня 21083 (слева) хорошо обычные темные задиры, вызванные граничным режимом полусухого трения. Такие задиры бывают практически на всех поршнях, работавших без форсунок - чем больше пробег и чем более изношены цилиндры, тем они ярче выражены.
Юбка 2110 поршня (справа), работавшего с форсунками, практически лишена таких задиров и имеет лишь легкий матовый оттенок, характерный для приработавшегося поршня.

Таким образом, результируя вышесказанное - форсунки охлаждения поршней дают ряд неоспоримых плюсов (меньший износ ШПГ и цилиндров, меньшие термические нагрузки на поршни, быстрая подача масла к поршням при холодном запуске), а польза от них подтверждается на практике.
